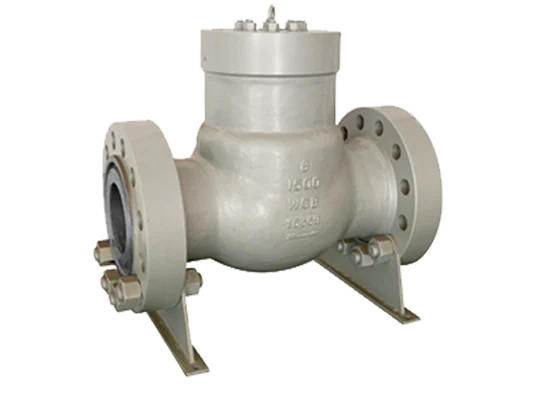

Come tipo di valvola di ritegno, la valvola di ritegno altalena da 1500 libbre utilizza il disco di swing come struttura di tenuta. e usa l'acciaio al carbonio come materiale del corpo. La valvola di ritegno al swing LYV®️ 1500lb può soddisfare standard come API, DIN. Le dimensioni producono vanno da NPS2 pollici fino a 24 pollici, da DN50 a DN600. La valutazione della pressione copre ANSI Class150LB, 300LB e PN10, PN16, PN25, PN40. La valvola di controllo a oscillazione da 1500 libbre ha molte applicazioni, ampiamente utilizzata in campi come petrolio e gas, petrolchimico, generazione di energia, acqua di acqua e waterwater, chimica del carbone e altro ancora.

Specifiche

Tipo di valvola:

Valvola di controllo

Design di sigillatura:

disco swing

Operativo:

0

Materiale:

acciaio al carbonio

Intervallo di dimensioni norminali:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Intervallo di valutazione della pressione:

ANSI Classe 150LB/300LB
PN10 / PN11 / PN15 / PN25 / PN40

Materiali del corpo:

Fusione di acciaio al carbonio, acciaio a bassa temperatura, acciaio inossidabile
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Materiali del disco:

Fusione di acciaio al carbonio, acciaio a bassa temperatura, acciaio inossidabile
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Materiali di sedile/tenuta:

Sovrapposizione, stellite, teflon, laminato
13Cr, STL4/STL6, PTFE/RPTFE, 420+Grafite/304+Grafite/316+Grafite/…

Materiali dell'albero/stage:

Acciaio a carbonio forgiato, acciaio al carbonio a bassa temperatura, acciaio inossidabile duplex, martensitico
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

Standard in conformità:

API, da

Ambito dell'applicazione:

Petrolio e gas, petrolchimico, generazione di energia, trattamento dell'acqua e delle acque reflue, chimica del carbone

Cos'è una valvola di controllo?

La valvola di ritegno è una valvola che mantiene costantemente il flusso fluido in una direzione costante. Ha una funzione per prevenire il backflow. Il disco viene aperto dalla pressione del fluido, ma quando scorre all'indietro, il disco contatta da vicino il sedile del corpo dalla parte posteriore della pressione per prevenire il riflusso.

Cos'è una valvola di controllo dell'oscillazione?

Valvola di ritegno a oscillazione progettata per essere "incernierata" a un'estremità del disco a forma di disco in modo che possa essere liberamente sospesa da un corpo o altro oggetto. Ha una piccola perdita di pressione e una struttura che semplifica il flusso di fluido. Può essere usato non solo per le tubazioni orizzontali, ma anche per le tubazioni verticali (che scorre verso l'alto dal basso).

Cos'è una valvola di controllo a sollevamento?

Lo stelo, la ruota della mano e il disco vengono rimossi dalla valvola del globo e coperti. Il tipo più comune è il foro, che ha una grande resistenza al fluido ed è più piccolo.

Cos'è una valvola di controllo del wafer?

Il corpo è a forma di wafer, rendendolo molto più sottile e più leggero delle valvole di controllo che assorbono gli urti convenzionali. È un multifunzionale, ad alte prestazioni che controllano le valvole di controllo con un circuito di bypass incorporato e prestazioni di tenuta superiori nonostante la sua sottile bottiglia.

Cos'è una valvola di controllo a sfera?

Il disco della valvola a sfera ha una forma sferica libera nel percorso del flusso e rotola sotto il proprio peso quando la pressione del fluido viene persa, bloccando il percorso di flusso e prevenendo il riflusso. Quando il corpo della valvola è completamente aperto, il percorso di flusso è fissato in modo lineare, quasi lo stesso del percorso di flusso del foro. Il percorso di flusso è meno resistivo e non è suscettibile alla materia estranea, ai fanghi, ecc. Ed è utilizzato principalmente per le fognature.
