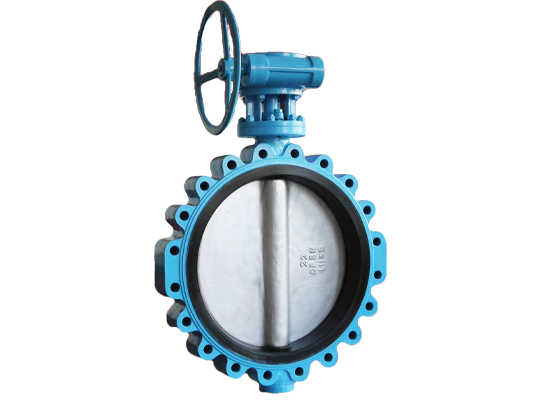

Valvola a farfalla concentrica

La valvola a farfalla concentrica LYV® è prodotta secondo gli standard più elevati, sostenuta dal nostro impegno per la qualità e l'eccellenza. Utilizziamo processi di produzione avanzati e un rigoroso controllo di qualità per garantire che ogni valvola soddisfi o superi i parametri di riferimento del settore. Le nostre valvole sono di qualità eccezionale e superano prodotti simili del settore in termini di durata, prestazioni e affidabilità.

Invia richiesta

Introduzione al prodotto

LYV® è un fornitore professionale di valvole a farfalla concentriche in Cina. Con 30 anni di esperienza nella produzione professionale, basandosi su una lavorazione CNC avanzata e un rigoroso controllo di qualità, garantisce che le valvole soddisfino gli standard elevati del settore in termini di durata, affidabilità di tenuta ed efficienza di consegna. Le nostre valvole a farfalla sono realizzate meticolosamente e rispettiamo rigorosi standard di produzione. Il nostro team di vendita si impegna a fornire servizi personalizzati. Personalizzeremo le soluzioni di valvole a farfalla concentriche per soddisfare i vostri requisiti specifici e le applicazioni previste.

Questa valvola a farfalla concentrica con estremità flangiata adotta una classica struttura centralmente simmetrica. Grazie al design concentrico dello stelo della valvola e della piastra a farfalla, si ottiene un'apertura e una chiusura rapide e una chiusura stabile. La sede della valvola è realizzata in materiale elastico ad alte prestazioni, che forma una tenuta ermetica di estrusione quando la piastra a farfalla è chiusa, garantendo prestazioni senza perdite in condizioni di temperatura e pressione normali. La struttura è semplice e la resistenza al flusso è estremamente bassa, il che lo rende particolarmente adatto per il trattamento dell'acqua, HVAC e sistemi di tubazioni industriali in generale.

Specifiche

Intervallo di dimensioni:

pollici 2"-48"; DN50-DN1200

Pressione nominale:

150LB-600LB; PN6-PN64

Intervallo di temperatura:

-69℃~825℃（dipende dal design e dal materiale）

Connessioni finali:

Flangia; Saldatura di testa; Wafer; Wafer con aletta

Materiali del corpo:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiali del disco:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiale di tenuta:

VITON/NBR/EPDM

Materiali del sedile:

Integrante; Saldatura sovrapposta 304/316/STL.

Materiali dello stelo:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Standard di progettazione e produzione:

API609

Standard faccia a faccia:

EN558-1

Standard di connessione finale:

ASME B16.4

Standard di test e ispezione:

API598

Caratteristiche

■ Dimensioni compatte e leggerezza

■ Facile manutenzione

■ Conveniente

■ Controllo flessibile

Cos'è la valvola a farfalla concentrica:

La valvola a farfalla è un tipo di valvola a quarto di giro che controlla il flusso dell'acqua ruotando una leva o un rotore sulla parte superiore della valvola. Il tipo più comunemente utilizzato è la valvola a farfalla concentrica, nota anche come valvola a farfalla a polarizzazione zero, in cui sia lo stelo che il disco si trovano al centro del corpo valvola. Utilizza un disco rotante per controllare il flusso del fluido, con conseguente minore resistenza a causa della sottigliezza del disco.

Come funziona (sigillatura):

La valvola a farfalla concentrica funziona regolando l'angolo di apertura del disco della valvola per controllare il flusso del fluido. Quando il disco è parallelo al percorso del flusso, il fluido può passare senza ostacoli e la valvola è completamente aperta. Quando il disco è perpendicolare al percorso del flusso, blocca completamente il flusso e la valvola è completamente chiusa. Ruotando lo stelo della valvola è possibile variare l'angolazione del disco regolando così la portata. Nella posizione chiusa, il bordo del disco preme saldamente contro l'anello di tenuta sulla parete interna del corpo valvola. La deflessione elastica dell'anello di tenuta crea una tenuta, impedendo la fuoriuscita del fluido.

Perché scegliere le valvole LYV®️:

Produciamo valvole a farfalla concentriche di tipo flangiato da oltre 30 anni. L'officina si estende su 13000 metri quadrati e possiede più di 50 macchine CNC avanzate. I nostri ingegneri e il team di produzione si assicureranno che il tuo ordine venga consegnato con alta qualità e tempi più rapidi. Ci preoccupiamo anche della spedizione delle valvole. La valvola a farfalla concentrica verrà avvolta in sacchetti a bolle d'aria o carta per garantire che la vernice non venga danneggiata. Abbiamo anche riparato la valvola con un bastoncino di compensato dopo averla inserita nella scatola. La custodia in compensato verrà verniciata con la marcatura necessaria per garantire che la valvola non venga danneggiata durante la spedizione.

Qual è la differenza tra valvola a farfalla concentrica ed eccentrica:

Dimensione di confronto	Valvola a farfalla concentrica (valvola a farfalla in linea centrale)	Valvola a farfalla eccentrica (singola/doppia/tripla eccentrica)
Struttura centrale	I centri dello stelo, del disco e del corpo della valvola sono allineati.	Il centro dello stelo è sfalsato rispetto al centro del disco e/o del corpo valvola.
Principio di sigillatura	Guarnizione di compressione/raschiamento: si basa sul disco che deforma la sede; attrito costante durante il funzionamento.	Guarnizione fuori sede/senza attrito: il disco si stacca rapidamente dalla sede in fase di apertura e si comprime solo in fase di chiusura; attrito minimo.
Usura e durata	Un forte attrito porta ad un'usura più rapida e ad una durata di vita più breve.	L'attrito notevolmente ridotto si traduce in una minore usura e in una durata sostanzialmente più lunga.
Applicazioni adatte	Bassa pressione, temperatura ambiente, requisiti generali di tenuta (ad es. trattamento dell'acqua).	Gamma più ampia. Doppio eccentrico: temperatura e pressione medie. Triplo eccentrico: alta temperatura, alta pressione, tenuta critica (ad esempio, condutture chiave nelle industrie petrolifere e del gas, chimiche).
Materiali di tenuta	Guarnizioni principalmente morbide (gomma, PTFE), limitate dalla temperatura.	Selezione più ampia. Il doppio/triplo eccentrico può utilizzare guarnizioni metalliche rigide, resistenti alle alte temperature.
Coppia operativa	Coppia di spunto più elevata; l'operazione è relativamente più impegnativa.	Coppia operativa inferiore; funzionamento più semplice e leggero.
