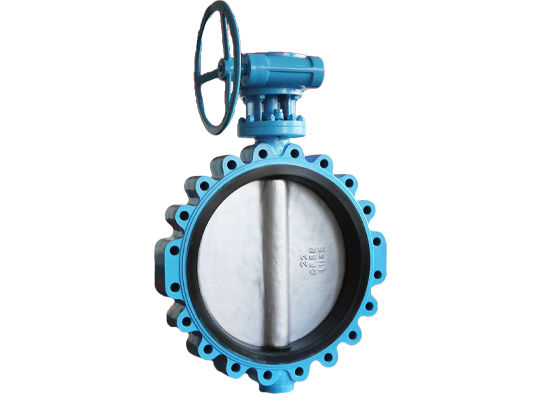

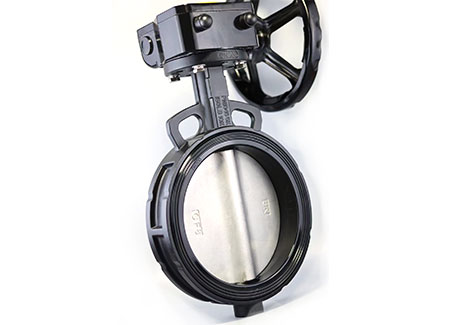

Valvola a farfalla di tipo wafer concentrico

LYV® è un affermato produttore cinese di valvole a farfalla di tipo wafer concentrico di qualità. Si tratta di una valvola a farfalla concentrica universale conforme agli standard di progettazione tradizionali internazionali. La valvola a farfalla di tipo wafer concentrico industriale adotta una classica struttura coassiale dello stelo della valvola e della piastra a farfalla, combinata con sedi delle valvole in gomma ad alte prestazioni, ottenendo una tenuta bidirezionale affidabile. Questa valvola a farfalla concentrica flangiata, con la sua struttura compatta, apertura e chiusura rapide, facile manutenzione ed elevato rapporto costo-efficacia, è diventata la scelta ideale per il controllo del flusso e l'arresto nel trattamento dell'acqua, HVAC e sistemi di tubazioni industriali generali.

Invia richiesta

Introduzione al prodotto

Il design della valvola a farfalla di tipo wafer concentrico LYV® è focalizzato sulla fornitura di una soluzione affidabile ed economica per il controllo delle tubazioni. Il suo nucleo risiede nella collaudata e robusta struttura "concentrica" verificata dal mercato. Grazie alla stretta collaborazione tra la piastra a farfalla e la sede della valvola in gomma ad alte prestazioni di tenuta, questa valvola a farfalla di tipo wafer concentrico ad alte prestazioni raggiunge un efficace taglio bidirezionale. Allo stesso tempo, la valvola funziona rapidamente, è facile da usare ed è semplice e affidabile nel funzionamento.

Essendo un'efficiente valvola a farfalla di tipo wafer concentrico, lo spessore della piastra a farfalla è stato progettato in modo ottimale. Quando è completamente aperto, presenta una resistenza minima al fluido, riducendo efficacemente la perdita di pressione del sistema e migliorando l'efficienza del trasporto. Inoltre, offriamo varie valvole a farfalla concentriche con sede in gomma realizzate con materiali e sedi delle valvole in gomma come EPDM e NBR, che possono essere configurate in base alle diverse caratteristiche del mezzo, generando così una valvola a farfalla concentrica con flangia resistente alla corrosione adatta per ambienti leggermente corrosivi, ampliando così l'ambito di applicazione del prodotto.

Essendo una valvola a farfalla concentrica ampiamente universale, garantisce prestazioni nonché costi di approvvigionamento e utilizzo altamente competitivi.

Specifiche

Intervallo di dimensioni:

pollici 2"-48"; DN50-DN1200

Pressione nominale:

150LB-600LB; PN6-PN64

Intervallo di temperatura:

-69℃~825℃（dipende dal design e dal materiale）

Connessioni finali:

Flangia; Saldatura di testa; Wafer; Wafer con alette

Materiali del corpo:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiali del disco:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiale di tenuta:

VITON/NBR/EPDM

Materiali del sedile:

Integrante; Saldatura sovrapposta 304/316/STL.

Materiali dello stelo:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Standard di progettazione e produzione:

API609

Standard faccia a faccia:

EN558-1

Standard di connessione finale:

ASME B16.4

Standard di test e ispezione:

API598

Caratteristiche

■ Design a flangia concentrica: struttura classica, prestazioni di tenuta bidirezionali affidabili. Il corpo della valvola a farfalla di tipo wafer concentrico è dotato di una flangia, che garantisce un'installazione stabile e facilita il collegamento del tubo.

■ La valvola può essere aperta o chiusa completamente ruotandola di 90°. La coppia operativa è ridotta e può essere dotata di vari metodi di guida come manuale, pneumatico o elettrico.

■ La sede della valvola è realizzata in gomma di alta qualità (come EPDM, NBR), che offre buone prestazioni di tenuta e facile sostituzione dopo l'usura.

■ La resistenza al flusso è bassa e la perdita di pressione è bassa quando è completamente aperto, contribuendo a risparmiare sul consumo energetico operativo del sistema.

Quali sono gli scenari applicativi tipici della valvola a farfalla di tipo wafer concentrico?

Questa valvola a farfalla di tipo wafer concentrico, grazie alla sua versatilità e affidabilità, è ampiamente utilizzata nei seguenti campi:

1. Approvvigionamento idrico e drenaggio municipale ed edilizio: utilizzato negli impianti di trattamento dell'acqua, nelle stazioni di pompaggio, nell'approvvigionamento idrico degli edifici e nei sistemi antincendio per il controllo delle aperture delle condutture e la regolazione del flusso.

2. HVAC: sistemi di circolazione dell'acqua raffreddata, dell'acqua calda e dell'acqua di raffreddamento all'interno degli edifici.

3. Servizi industriali generali: acqua di raffreddamento, aria a bassa pressione e condotte di processo non fortemente corrosive in settori quali l'energia, l'alimentazione e l'industria leggera.

4. Trattamento delle acque reflue: adatto per il trasporto di condotte per acqua media e liquami, ecc.

Standard di produzione

L'intero processo di progettazione e produzione della valvola a farfalla di tipo wafer concentrico segue rigorosamente gli standard generali internazionali, garantendo l'intercambiabilità, la sicurezza e l'affidabilità del prodotto. I principali standard a cui è conforme includono:

●Standard di progettazione del prodotto: API 609 (per valvole a farfalla), ASME B16.34 (per alloggiamenti valvole).

●Standard di connessione a flangia: ASME B16.5, EN 1092, ecc., garantendo un collegamento regolare con condotte nazionali ed estere.

●Standard di dimensione strutturale: ASME B16.10, garantendo la standardizzazione delle dimensioni di installazione.

●Standard materiali: I materiali dei componenti chiave sono conformi alle specifiche dei materiali pertinenti come ASTM.

●Prova di pressione: Prima di lasciare la fabbrica, il test di resistenza del guscio e il test delle prestazioni di tenuta vengono condotti rigorosamente in conformità con gli standard pertinenti.
