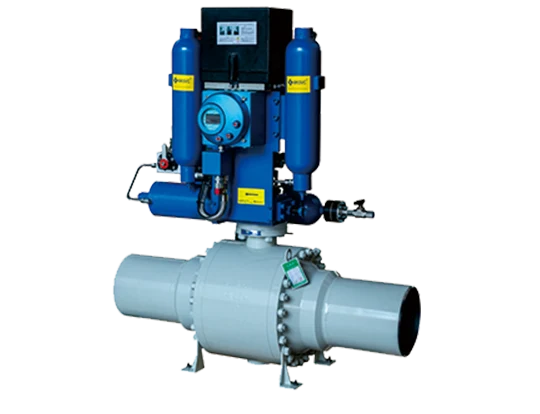

Come tipo di valvola a sfera, la valvola a sfera a gas a gasover-olio utilizza il trunnion montato come struttura di tenuta. La valvola attuata dall'attuatore a gas olio e utilizza acciaio al carbonio come materiale del corpo. LYV®️ Gas-over-oil Action BW Ends Valve a sfera può soddisfare standard come API, DIN. Le dimensioni producono vanno da NPS2 pollici fino a 24 pollici, da DN50 a DN600. La valutazione della pressione copre ANSI Class150LB e PN10, PN16, PN25. La Valvola a sfera di BW attuata a gas.

Specifiche

Tipo di valvola:

Valvola a sfera

Design di sigillatura:

Trunnion montato

Operativo:

Attuatore gas-over-olio

Materiale:

acciaio al carbonio

Intervallo di dimensioni norminali:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Intervallo di valutazione della pressione:

ANSI Classe 150lb
PN10 / LIM16 / PN25

Materiali del corpo:

Acciaio carbone forgiato, acciaio inossidabile forgiato
ASTM A105N, ASTM A182 F304/F304L/F316/F316L

Materiali del disco:

Acciaio carbone forgiato, acciaio inossidabile forgiato, acciaio inossidabile duplex
ASTM A105N, ASTM A182 F304/F304L/F316/F316L, ASTM A959 2205/2507

Materiali di sedile/tenuta:

Overlay, Stellite, Teflon
13Cr, STL4/STL6, PTFE/RPTFE

Materiali dell'albero/stage:

Acciaio a carbonio forgiato, acciaio al carbonio a bassa temperatura, acciaio inossidabile duplex, martensitico
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

Standard in conformità:

API, da

Ambito dell'applicazione:

Petrolio e gas, petrolchimico, GNL, generazione di energia, trattamento dell'acqua e delle acque reflue, chimica del carbone, trasporto del gasdotto

Cos'è una valvola a sfera?

Il disco della valvola a sfera ha una forma sferica e al centro viene fornito un canale cilindrico (portato) per consentire il passaggio del fluido. Questo disco sferico si apre e si chiude ruotandolo di 90 gradi.

Come funziona una valvola a sfera?

1) Il disco (palla) è sferico e un sedile morbido è incorporato nel sedile della valvola del corpo, simile a un cazzo.

2) Quando viene utilizzato il tipo di maniglia della leva, il fluido può essere fermato o volato ruotando la maniglia della leva di 90 gradi. Si noti che maggiore è la dimensione, maggiore è la forza necessaria per aprirsi e chiudere, quindi la maniglia del cambio può essere utilizzata.

3) Eccellente ermetica si ottiene dalle proprietà meccaniche e fisiche dei materiali di sedile morbida. Tuttavia, ci sono restrizioni sull'uso di aree ad alta temperatura. Adatto per "operazione on/off" utilizzando operazioni aperte o chiuse con un sedile morbido comune. Non è adatto per l'uso in posizioni intermedie, a seconda della costruzione o del materiale della valvola.

Cos'è una valvola a sfera a V?

Il disco ha un carattere Lambda a forma di bordo e utilizza una sede metallica per controllare la portata dell'apertura intermedia e della struttura della valvola che consente la chiusura durante il taglio dei contaminanti nel fluido. È adatto per il controllo di fluidi speciali come polpa di carta, liquami e fluidi viscosi.

Qual è la differenza tra porta completa e v-port?

Il bordo a forma di V-porzione elimina qualsiasi inclusione. Il taglio di fibre e solidi dipende dallo scorrimento tra disco (metallo) e sedile (metallo). Se le fibre come la polpa sono contenute nel fluido, le valvole a sfera, ad esempio, si intasarono durante la chiusura, il che causerà problemi relativi alla manutenzione. Tuttavia, nel caso delle valvole di porta Lambda, i bordi metallici sono chiusi durante il taglio dei contaminanti in modo che non siano bloccati. Il corpo ha una struttura della flangia e non richiede strumenti speciali per
