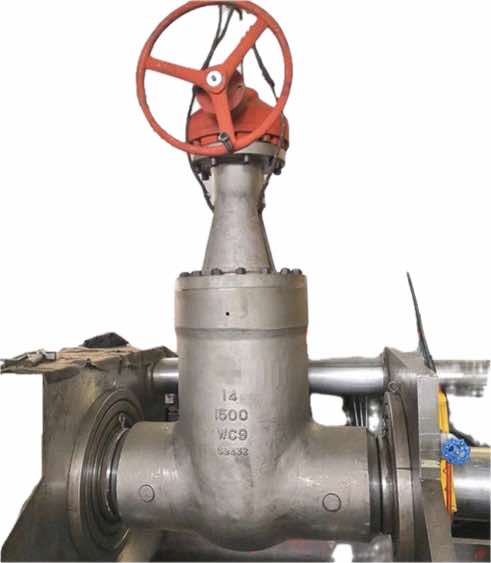

Valvola a saracinesca resistente all'alta pressione

LYV® è un fornitore leader di valvole a saracinesca resistenti ad alta pressione di qualità cinese. Questa valvola a saracinesca è un tutore di sicurezza della tubazione appositamente progettato per condizioni di lavoro a pressione estrema. Come una tipica valvola a saracinesca industriale ad alta pressione, adotta una struttura rinforzata del corpo valvola e molteplici tecnologie di tenuta per garantire una chiusura assolutamente affidabile a livelli di pressione che vanno da 900LB a 2500LB e anche superiori. Che si tratti di una valvola a saracinesca flangiata ad alta pressione o di una valvola a saracinesca saldata sigillata per alta pressione, il nucleo del loro design risiede nel fornire una soluzione di tenuta ad alta pressione senza perdite e di lunga durata, che è la pietra angolare delle principali condutture nei campi energetico, chimico e altri.

Invia richiesta

Introduzione al prodotto

La valvola a saracinesca resistente all'alta pressione LYV® è appositamente progettata per superare la durezza della pressione industriale. Offriamo due forme di connessione principali: valvola a saracinesca flangiata ad alta pressione e valvola a saracinesca saldata sigillata per alta pressione, per soddisfare diversi requisiti di installazione e tenuta permanente. Il corpo della valvola è realizzato in acciaio forgiato di alta qualità ed è stato sottoposto a lavorazione e trattamento termico precisi per garantire l'integrità strutturale ad alta pressione continua. Le specifiche della valvola a saracinesca ad alta pressione 900LB-2500LB possono coprire completamente varie condizioni di lavoro complesse, dalla pressione media alla pressione ultraelevata. Attraverso la piastra della saracinesca rigida e il design di tenuta autoserrante, la valvola a saracinesca ad alta pressione ad alte prestazioni costruisce una barriera solida e affidabile di fronte all'alta pressione.

Specifiche

Intervallo di dimensioni:

pollici 2"-24"; DN50-DN600

Pressione nominale:

900LB-2500LB; PN150-PN420

Intervallo di temperatura:

-46℃~600℃（dipende dal design e dal materiale）

Connessioni finali:

Flangia saldata

Materiali del corpo:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Materiali del disco del cancello: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

Posto a sedere:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Standard di progettazione e produzione:

API600/API6D

Standard faccia a faccia:

ASME B16.10

Standard di connessione finale:

ASME B16.5/ASME B16.25

Standard di test e ispezione:

API598

Caratteristiche

■ Corpo valvola con cuscinetto per pressione ultraelevata.

■ Sigillatura multi-rinforzo.

■ Antierosione e anticavitazione.

■ Stelo rigido della valvola anti-espulsione.

■ Apertura e chiusura rapida.

Quali sono gli scenari applicativi tipici della valvola a saracinesca resistente all'alta pressione?

●Industria del petrolio e del gas: apparecchiature per la testa dei pozzi di giacimenti di petrolio e gas, condotte di raccolta e trasporto ad alta pressione, apparecchiature di fratturazione e stazioni di compressione di gas naturale e altri scenari di pressione ultraelevata.

●Ingegneria chimica e ingegneria chimica del carbone: ingresso e uscita di reattori di sintesi ad alta pressione (come sintesi di ammoniaca, sintesi di metanolo), condotte di trasporto di materiale ad alta pressione e impianti di urea.

●Sistema della centrale elettrica: sistema dell'acqua di alimentazione della caldaia, conduttura principale del vapore, bypass ad alta temperatura e alta pressione e sistema ausiliario della centrale elettrica.

●Prove ad alta pressione e apparecchiature sperimentali: vari circuiti di test di processo, banchi di prova e sistemi di controllo dei fluidi che devono resistere a pressioni estreme.

Qual è il principio di funzionamento della valvola a saracinesca resistente all'alta pressione in ambienti ad alta pressione?

In condizioni di alta pressione, la saracinesca di una valvola a saracinesca resistente all'alta pressione agisce come un robusto cuneo, guidato dallo stelo della valvola per essere inserito verticalmente tra le due sedi della valvola, ottenendo un arresto meccanico rigido. Quando la pressione del sistema aumenta, la pressione media agirà sulla sede della valvola dal retro della piastra della saracinesca. Questa forza verrà convertita in un'ulteriore forza di serraggio che spinge la sede della valvola verso la superficie di tenuta della piastra della saracinesca, formando un effetto di "tenuta assistita dalla pressione". Le valvole a saracinesca saldate sigillate ad alta pressione con connessioni saldate, sono integrate con la tubazione, eliminando completamente potenziali punti di perdita sulla connessione a flangia, riducendo al minimo il confine di carico e ottenendo in linea di principio il massimo livello di integrità della tenuta. Sono la soluzione definitiva per condotte ad altissima pressione e medie ad alto rischio.
