Le valvole a farfalla sono veramente in grado di gestire scenari ad alta pressione

Lavoro in questo settore da molto tempo e se avessi avuto un dollaro per ogni volta che un cliente mi ha posto questa domanda, sarei andato in pensione anni fa. È una questione fondamentale, nata da un mix di scetticismo e necessità. Molti ingegneri e direttori di stabilimento hanno questa convinzione profondamente radicataValvole a farfallasono i contendenti leggeri del mondo delle valvole, ottimi per la movimentazione di materiali sfusi a bassa pressione ma destinati a cedere quando la pressione aumenta davvero. Oggi voglio svelare questa convinzione, non con sciocchezze di marketing, ma con dati concreti e uno sguardo lucido su ciò che l’ingegneria moderna può ottenere.

Quindi, riformuliamo la domanda da “Sono adatti” a una più pratica.

Ciò che distingue una valvola a farfalla standard da una valvola ad alta pressione

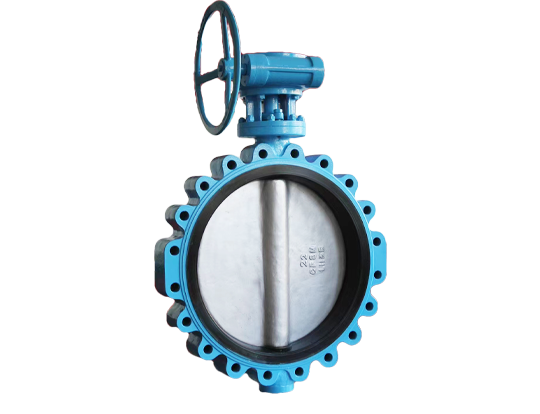

La risposta semplice è: non tuttiValvole a farfallasono creati uguali. La valvola standard, a capocorda o tipo wafer, che potresti utilizzare per l'acqua municipale, è ben lontana dalla soluzione ingegnerizzata necessaria per una linea di vapore ad alta pressione o un sistema di iniezione di idrocarburi. La differenza sta in una sinfonia di scelte di design e materiali. Una valvola che si guasta sotto pressione non è solo un inconveniente; si tratta di un rischio significativo per la sicurezza e di un enorme costo operativo. Ho visto le conseguenze e non è mai bello. La vera domanda che dovremmo porci non riguarda l'intera categoria, ma il design specifico che rende possibili le prestazioni ad alta pressione.

Il viaggio verso una robusta alta pressioneValvola a farfallainizia con la sua struttura centrale.

In che modo la progettazione del disco e l'integrazione dell'albero influiscono sull'integrità della pressione

Questo è il nocciolo della questione. Nelle applicazioni ad alta pressione, le forze che agiscono sul disco della valvola sono immense. Una connessione debole o un design del disco difettoso sono un punto di guasto garantito.

• Geometria del discoUn disco ad alte prestazioni non è una semplice lastra piana. Presenta un profilo aerodinamico e aerodinamico che riduce al minimo la turbolenza e la caduta di pressione attraverso la valvola. Non si tratta solo di efficienza; si tratta di ridurre le forze dinamiche e le vibrazioni che nel tempo possono affaticare la valvola.

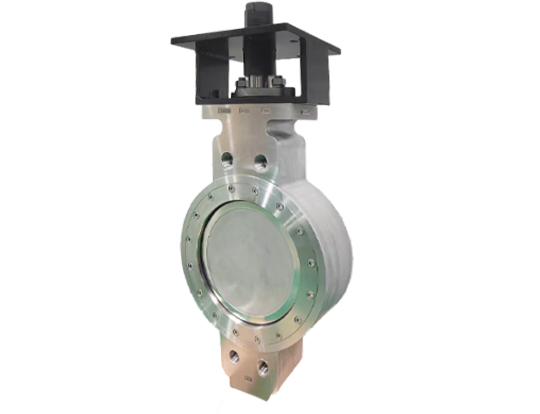

• Collegamento albero-discoQuesta è l'interfaccia meccanica più critica. Una connessione con chiave standard può sviluppare gioco e fallire. I veri campioni dell'alta pressione utilizzano un design che elimina del tutto questa debolezza. Ad esempio, il nostroLyv®Serie HPle valvole sono dotate di acollegamento di tipo monoblocco, dove l'albero e il disco sono forgiati e lavorati come una singola unità integrale in aree critiche, oppure utilizzano connessioni scanalate avanzate che distribuiscono uniformemente le forze di coppia e di spinta, senza lasciare spazio a guasti.

Ma uno scheletro forte è inutile senza la giusta armatura. Questo ci porta al successivo punto cruciale.

Perché i materiali e il sistema di tenuta sono l'anima di una valvola a farfalla ad alta pressione

La pressione è incessante. Troverà e sfrutterà ogni punto debole, soprattutto nel sigillo. Il sistema di tenuta è ciò che trasforma un semplice disco e corpo in un dispositivo di chiusura ermetico e affidabile sotto migliaia di PSI.

Consideriamo i parametri specifici che definiscono l'alta pressioneValvola a farfalla. La tabella seguente analizza le specifiche principali del nostroSerie Lyv®HPvalvole, progettate specificamente per questi ruoli impegnativi.

Quali sono i parametri prestazionali critici per una valvola a farfalla ad alta pressione

Vedere le specifiche è una cosa, ma sapere cosa significano per la tua attività è un'altra. Traduciamolo in un confronto diretto per aiutarvi a comprendere il salto ingegneristico.

Come si confronta una valvola a farfalla ad alte prestazioni con una valvola a saracinesca tradizionale?

Per decenni, la valvola a saracinesca è stata la scelta predefinita per l’isolamento dall’alta pressione. Ma sono ingombranti, pesanti, lenti da usare e soggetti a corrosione delle sedi. Un moderno ad alte prestazioniValvola a farfallaoffre un'alternativa convincente. La domanda successiva che ricevo sempre è: "Cosa guadagno cambiando?"

Quali sono i vantaggi tangibili derivanti dall'aggiornamento a una valvola LYV® serie HP

I vantaggi vanno ben oltre una semplice riga su una scheda tecnica. Si traducono in risparmi operativi e sicurezza reali.

• Riduzione radicale del peso e dello spazio A Lyv®La valvola può essere fino al 70% più leggera e il 90% più corta di una valvola a saracinesca di classe comparabile. Ciò semplifica le strutture di supporto, riduce i tempi di installazione e libera spazio prezioso negli impianti compatti.

• Operazioni più veloci e sicureUn quarto di giro contro decine di giri per una valvola a saracinesca. In una situazione di arresto di emergenza, la velocità è sicurezza. Le nostre valvole attuate possono isolare una linea in pochi secondi, non in minuti.

• Manutenzione a vita drasticamente ridottaLe valvole a saracinesca hanno geometrie interne complesse che intrappolano il fluido e sono soggette ad attaccamento e danni alla sede. Il design semplice di aValvola a farfallaha meno cavità e, con i materiali giusti, offre una resistenza di gran lunga superiore alle incrostazioni e alla corrosione.

Naturalmente, le specifiche e i vantaggi raccontano solo una parte della storia. Vorrei rispondere alle domande più comuni che sento dagli ingegneri che stanno prendendo in considerazione un sistema ad alte prestazioniValvola a farfallaper la prima volta.

Domande frequenti sulla valvola a farfalla Risposte alle vostre domande principali

Qual è il vantaggio principale di una valvola a farfalla con sede metallica rispetto a una con sede morbida?
Una valvola con sede metallica, come la nostraSerie LYV® HP con sedili Inconel, è progettato per le condizioni più estreme. Può gestire temperature ben oltre i limiti di qualsiasi polimero ed è altamente resistente ai fanghi abrasivi e all'erosione. Mentre una valvola con sede morbida come la nostra versione RPTFE offre una chiusura "a tenuta di bolle", una valvola con sede metallica offre la massima durata e prestazioni antincendio in applicazioni critiche come condutture di idrocarburi o linee di vapore ad alta temperatura.

È possibile utilizzare una valvola a farfalla sia per l'isolamento che per il controllo della strozzatura nei sistemi ad alta pressione
Sì, assolutamente, ma con avvertenze critiche. Il profilo con intaglio a V di un disco ad alte prestazioni fornisce eccellenti caratteristiche di flusso per il controllo. Tuttavia, per il servizio di limitazione, è necessario considerare il potenziale di cavitazione e lampeggiamento. Il flusso ad alta velocità attraverso un disco parzialmente aperto può causare una rapida caduta di pressione, danneggiando potenzialmente la valvola e le tubazioni a valle. Per tali compiti, consigliamo il nsLyv®design degli assetti incentrati sul controllo, progettati specificatamente per gestire l'energia e ridurre al minimo questi effetti distruttivi.

Come posso garantire l'affidabilità a lungo termine delle mie valvole a farfalla sotto un'alta pressione costante?
La manutenzione preventiva è fondamentale, anche se i nostri progetti richiedono molto meno delle valvole tradizionali. L'attenzione principale dovrebbe essere rivolta alle guarnizioni dello stelo e al montaggio dell'attuatore. Controllare regolarmente eventuali perdite esterne attorno allo stelo. Assicurarsi che i bulloni dell'attuatore siano serrati secondo le specifiche per mantenere l'integrità strutturale del gruppo. Internamente, il design monolitico albero-disco delSerie Lyv®HPelimina virtualmente il punto di guasto interno più comune, offrendo un vantaggio significativo in termini di affidabilità fin dall'inizio.

Le prove sono chiare. La domanda non è piùSe a Valvola a farfallapuò sopportare l'alta pressione, maqualedovresti fidarti. La distinzione risiede in un'ingegneria deliberata e senza compromessi focalizzata sulla scienza dei materiali, sull'integrità meccanica e su un sistema di tenuta che resiste alla prova.

Non lasciate che ipotesi obsolete determinino la scelta delle vostre apparecchiature e compromettano la sicurezza e l'efficienza operativa. La conversazione ingegneristica è andata avanti.

ContattaciOggicon i vostri requisiti specifici di pressione, temperatura e mezzi. Il nostro team di ingegneri è pronto a fornirti una scheda tecnica dettagliata e una consulenza per dimostrare come funziona ilSerie Lyv®HPpuò essere la soluzione robusta e ad alte prestazioni che stavi cercando. Lascia che ti mostriamo la differenza che possono fare due decenni di innovazione mirata.
