Che cos'è una valvola a sfera montata su perno e perché è importante nel controllo del flusso industriale?

Valvole a sfera montate su pernosvolgono un ruolo fondamentale nei moderni sistemi di controllo del flusso industriale, in particolare nelle applicazioni di tubazioni ad alta pressione, di grande diametro e a lunga distanza. Rispetto alle valvole a sfera flottante, questo tipo di valvola offre stabilità superiore, coppia operativa ridotta e maggiore affidabilità di tenuta. Poiché settori quali petrolio e gas, lavorazione petrolchimica, GNL e produzione di energia continuano a richiedere standard di sicurezza ed efficienza più elevati, comprendere la struttura, le prestazioni e la logica di selezione delle valvole a sfera montate su perno diventa sempre più importante.

Riepilogo dell'articolo

Questa guida completa spiega cos'è una valvola a sfera montata su perno, come funziona, perché supera le tradizionali valvole a sfera flottante in condizioni difficili e quali fattori dovrebbero essere considerati quando se ne sceglie una. L'articolo tratta inoltre applicazioni, standard, materiali, manutenzione e domande frequenti, seguendo i principi EEAT di Google e le pratiche professionali sulle valvole industriali.

Sommario

• Cos'è una valvola a sfera montata su perno?
• Come funziona una valvola a sfera montata su perno?
• Perché una valvola a sfera montata su perno è più stabile?
• Quali sono i componenti strutturali chiave?
• Quali settori utilizzano valvole a sfera montate su perno?
• Come si confronta con le valvole a sfera flottanti?
• Quali materiali e standard sono comunemente utilizzati?
• Come selezionare la valvola a sfera montata su perno giusta?
• Domande frequenti

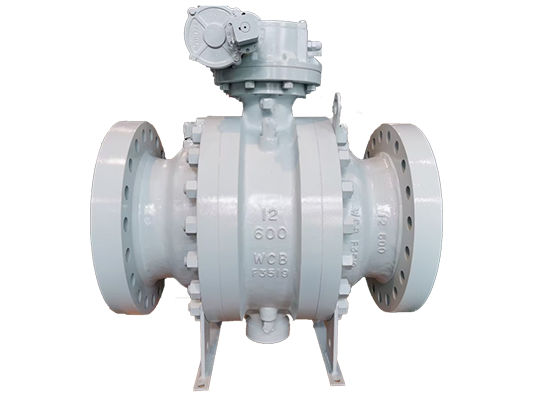

Cos'è una valvola a sfera montata su perno?

Una valvola a sfera montata su perno è un tipo di valvola a quarto di giro in cui la sfera è ancorata meccanicamente tramite perni (supporti dell'albero) sia nella parte superiore che inferiore. A differenza delle valvole a sfera flottanti, la sfera non si muove sotto pressione. Invece, le sedi si spostano verso la sfera per ottenere la tenuta.

Questo design riduce significativamente l'attrito tra la sfera e le sedi, rendendo le valvole a sfera montate su perno ideali per sistemi di tubazioni ad alta pressione e di grande diametro. Sono ampiamente prodotti da fornitori di valvole professionali comeZhejiang Liangyi Valvola Co., Ltd., garantendo il rispetto degli standard internazionali e l'affidabilità operativa a lungo termine.

Come funziona una valvola a sfera montata su perno?

Il principio di funzionamento di una valvola a sfera montata su perno si basa su una struttura a sfera fissa combinata con sedi caricate a molla o a pressione assistita. Quando la valvola è chiusa, la pressione della linea spinge la sede a monte contro la sfera, garantendo una tenuta ermetica. La sede a valle può essere energizzata da una molla per mantenere la tenuta anche a bassa pressione.

• La sfera è fissata in posizione tramite perni superiori e inferiori
• Le sedi delle valvole si muovono assialmente per sigillare contro la sfera
• La coppia operativa rimane bassa indipendentemente dalla pressione
• La funzionalità Doppio blocco e spurgo (DBB) è spesso disponibile

Questo meccanismo garantisce un funzionamento regolare, un'usura ridotta e prestazioni di tenuta costanti per lunghi cicli di servizio.

Perché una valvola a sfera montata su perno è più stabile?

La stabilità è uno dei vantaggi più significativi delle valvole a sfera montate su perno. Poiché la sfera è supportata meccanicamente, non si sposta in condizioni di pressione o temperatura fluttuanti.

I principali vantaggi in termini di stabilità includono:

• Deformazione minima sotto alta pressione
• Minore stress sulle superfici di tenuta
• Maggiore durata della sede e della sfera
• Funzionamento affidabile in applicazioni critiche di intercettazione

Queste caratteristiche rendono le valvole a sfera montate su perno particolarmente adatte per sistemi critici per la sicurezza come condotte di trasmissione e sistemi di arresto di emergenza.

Quali sono i componenti strutturali chiave?

Una valvola a sfera montata su perno è costituita da diversi componenti progettati con precisione che lavorano insieme per garantire prestazioni e durata.

Quali settori utilizzano valvole a sfera montate su perno?

Grazie al design robusto e all'affidabilità della tenuta, le valvole a sfera montate su perno sono ampiamente utilizzate in diversi settori.

• Condotte per il trasporto di petrolio e gas
• Impianti petrolchimici e di lavorazione chimica
• GNL e sistemi criogenici
• Impianti di produzione di energia
• Iniezione d'acqua e utenze ad alta pressione

Molte di queste applicazioni richiedono la conformità a standard come API 6D e ISO 17292, comunemente seguiti da produttori come Zhejiang Liangyi Valvola Co., Ltd.

Come si confronta con le valvole a sfera flottanti?

Comprendere la differenza tra valvole a sfera montate su perno e valvole flottanti aiuta gli ingegneri a scegliere la soluzione corretta.

Quali materiali e standard sono comunemente utilizzati?

La scelta del materiale dipende dal mezzo operativo, dalla temperatura e dalla pressione. I materiali comuni includono:

• Acciaio al carbonio (WCB, A105)
• Acciaio inossidabile (CF8, CF8M)
• Acciaio legato per servizio ad alta temperatura

Le valvole a sfera montate su perno sono generalmente progettate e testate secondo standard riconosciuti come API 6D, API 608, ISO 14313 e ASME B16.34. Questi standard garantiscono sicurezza, intercambiabilità e affidabilità a lungo termine.

Per ulteriori indicazioni sugli standard delle valvole, consultare questa panoramica degli standard delle valvole industriali.

Come selezionare la valvola a sfera montata su perno giusta?

La scelta della valvola corretta richiede una valutazione sistematica delle condizioni operative e dei requisiti del sistema.

1. Definire l'intervallo di pressione e temperatura
2. Identificare le caratteristiche dei media
3. Conferma dimensioni e tipo di connessione
4. Verifica le certificazioni e gli standard richiesti
5. Valutare le esigenze di automazione e attuazione

Lavorare con un produttore esperto come Zhejiang Liangyi Valve Co., Ltd. aiuta a garantire la corretta selezione, personalizzazione e supporto post-vendita.

Domande frequenti

Qual è il vantaggio principale di una valvola a sfera montata su perno?

Il vantaggio principale è la riduzione della coppia operativa e una maggiore stabilità della tenuta, soprattutto nei sistemi di tubazioni ad alta pressione e di grande diametro.

In che modo una valvola a sfera montata su perno ottiene la tenuta?

La tenuta è ottenuta tramite sedi a pressione o caricate a molla che si muovono verso una sfera fissa, garantendo una chiusura ermetica a pressioni variabili.

Perché le valvole a sfera montate su perno sono preferite negli oleodotti e nei gasdotti?

Offrono elevata affidabilità, funzionalità di doppio blocco e spurgo e prestazioni stabili su lunghe distanze di trasmissione.

Quali standard si applicano alle valvole a sfera montate su perno?

Gli standard comuni includono API 6D, ISO 14313, API 608 e ASME B16.34, a seconda dei requisiti dell'applicazione.

Quanto dura la vita utile di una valvola a sfera montata su perno?

Con un'adeguata selezione e manutenzione dei materiali, queste valvole possono funzionare in modo affidabile per decenni in ambienti industriali esigenti.
