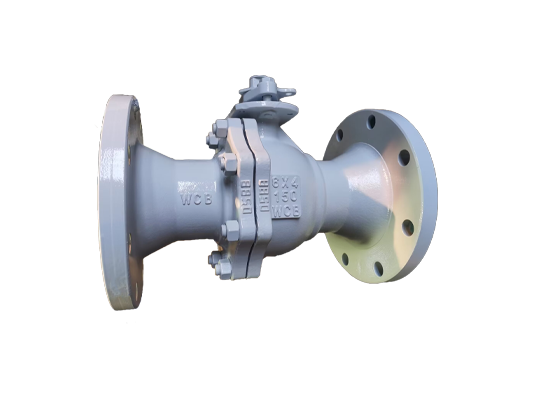

Valvola a sfera a passaggio ridotto

LYV® è un fornitore leader di valvole a sfera a foro ridotto di qualità in Cina. Questa valvola è una valvola a sfera a foro ridotto ad alte prestazioni appositamente progettata per il controllo preciso di piccole portate. Questa valvola a sfera a passaggio ridotto consente una regolazione e un'intercettazione più precise dei fluidi attraverso una struttura unica in cui il diametro della sfera è inferiore a quello del tubo. Combina il vantaggio della rapida apertura e chiusura delle valvole a sfera con la capacità di controllo delle valvole a spillo ed è un componente chiave indispensabile in strumenti e misuratori, dispositivi sperimentali e processi di chimica fine.

Invia richiesta

Introduzione al prodotto

Il design principale della valvola a sfera a foro ridotto LYV® è in realtà la sua sfera ristretta. A differenza delle valvole a sfera a passaggio totale, i canali di flusso della valvola a sfera industriale a passaggio ridotto sono stati calcolati ed elaborati con precisione, riducendo significativamente il diametro. Questo design consente alla valvola di fornire variazioni più precise del gradiente di flusso allo stesso grado di apertura, rendendola particolarmente adatta come valvola a sfera a foro ridotto per il controllo di piccoli flussi. I nostri prodotti sono realizzati con materiali di alta qualità e presentano processi di produzione accurati, garantendo un'eccellente tenuta e durata anche in piccole dimensioni e possono soddisfare i requisiti di controllo di vari sistemi aggressivi o di elevata purezza.

Specifiche

Intervallo di dimensioni:

pollici 1/2"-36"; DN15-DN900

Pressione nominale:

150LB-2500LB; PN20-PN420

Intervallo di temperatura:

-46℃～593℃（dipende dal design e dal materiale）Connessioni finali: flangia; Saldatura di testa; Avvitato

Materiali del corpo:

ASTM A105; ASTM A182 F316; ASTM A350 LF2; ASTM A351 CF8M; ASTM A352LCB;

Materiali della palla:

ASTM A182 F316/F304;ASTM A105+ENP;ASTM A350 LF2

Materiali del sedile:

PTFE

Materiali dello stelo:

ASTM A276 316/304

Progettazione e produzione

Norma: API 6D/API 608

Standard faccia a faccia:

ASME B16.10/EN558-1

Standard di connessione finale:

ASME B16.5/ASME B16.25

Standard di test e ispezione:

API598

Caratteristiche

■ Elevato utilizzo dello spazio.

■ Design compatto.

■ Altamente economico.

■ Design ignifugo e resistente antistatico.

■ Buone prestazioni di tenuta.

Quali sono gli scenari applicativi tipici della valvola a sfera a passaggio ridotto?

●Sistema di analisi e sperimentale: ampiamente applicato nelle condutture di iniezione, spurgo e controllo della pressione di strumenti e apparecchiature di precisione come cromatografi, spettrometri di massa e recipienti di reazione sperimentali.

●Semiconduttori e processi ad elevata purezza: adatti per gas speciali (GAS), sistemi di erogazione di sostanze chimiche (CDS) e sistemi di acqua ad elevata purezza, per commutazione affidabile e microregolazione di fluidi puri.

●Impianti industriali su piccola scala: come valvola di controllo e di intercettazione chiave in apparecchiature montate su skid, sistemi di campionamento, condotti dell'aria strumentale e impianti chimici su piccola scala.

●Circuiti ausiliari idraulici e pneumatici: utilizzati per controllare la pressione del sistema, fornire segnali pilota per attuatori o eseguire operazioni di precisione come scarico e drenaggio.

Vantaggi della valvola a sfera a passaggio ridotto LYV®

Controllo del flusso di precisione

Il design ristretto offre eccellenti caratteristiche di regolazione del flusso, consentendo un controllo preciso dal flusso basso all'arresto.

Design della struttura compatta

Essendo una valvola a sfera a passaggio ridotto, la sua struttura è estremamente compatta, fornendo una soluzione ideale per layout di apparecchiature con spazio limitato.

Elevato grado di tenuta

Con la sfera flottante o il design migliorato della sede della valvola, può garantire una tenuta a livello di bolla anche a diametri molto piccoli, prevenendo perdite interne o esterne del fluido.

È disponibile un'ampia gamma di materiali

Il corpo valvola, la sfera e i materiali di tenuta possono essere selezionati in base alle caratteristiche del mezzo e sono compatibili con mezzi corrosivi, di elevata purezza o attivi.

Diversi metodi di connessione

Offriamo una varietà di forme di connessione terminale come flangia e saldatura, che sono convenienti per l'integrazione in vari sistemi di tubazioni.
