Valvola a farfalla tripla eccentrica

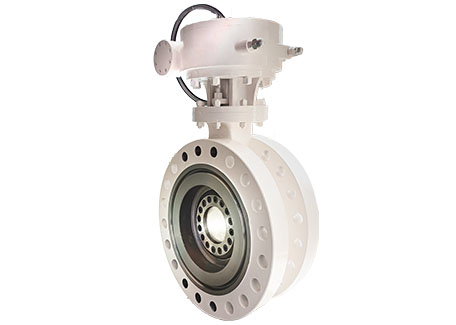

LYV® è un fornitore leader di valvole a farfalla triplo eccentrico di qualità cinese. Questa valvola a farfalla tripla eccentrica stile flangia è una soluzione di valvola di fascia alta progettata per ambienti industriali difficili. Con il suo esclusivo design a tre offset, ha cambiato radicalmente il metodo di tenuta delle valvole a farfalla e ha ottenuto prestazioni reali della valvola a farfalla tripla eccentrica a zero perdite. Questa valvola è particolarmente adatta a gestire sfide quali alte temperature, alte pressioni e mezzi corrosivi, rendendola un'alternativa ideale alle tradizionali valvole a saracinesca e alle valvole a globo nei moderni progetti di ingegneria chimica, energia e su larga scala.

Invia richiesta

Introduzione al prodotto

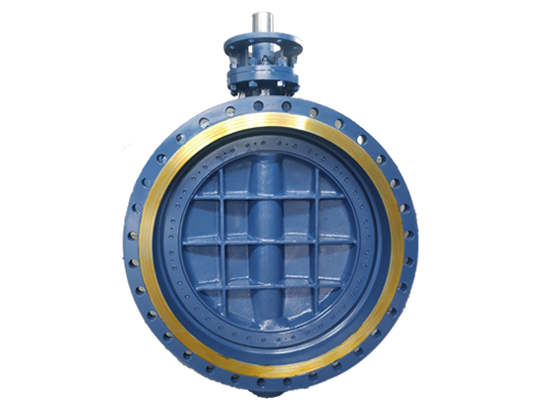

Il cuore della valvola a farfalla tripla eccentrica LYV® è il suo modo di sigillare. Come una tipica valvola a farfalla tripla eccentrica industriale, il suo nucleo progettuale risiede nella tripla eccentricità geometrica, che consente alla piastra della farfalla di sganciarsi completamente dalla sede della valvola durante l'apertura, ottenendo un funzionamento senza attrito. Quando è chiuso, forma una tenuta di coppia che diventa sempre più stretta man mano che viene chiuso. Questa innovazione di principio la rende una valvola a farfalla eccentrica ad alte prestazioni, che non solo ha una tenuta estremamente affidabile ma può anche adattarsi a un ampio intervallo di temperature, dal freddo profondo all'alta temperatura. Inoltre, la nostra linea di prodotti comprende valvole a farfalla triplo eccentriche di grande diametro, in grado di soddisfare i severi requisiti di varie condutture principali e sistemi ad alto flusso. Con i loro vantaggi di lunga durata e bassa manutenzione, forniscono garanzie di sicurezza affidabili e durature per i processi critici.

Specifiche

Intervallo di dimensioni:

pollici 2"-88"; DN50-DN2200

Pressione nominale:

150LB-600LB; PN6-PN64

Intervallo di temperatura:

-69℃~825℃（dipende dal design e materiale)

Connessioni finali:

Flangia; Saldatura di testa; Wafer; Wafer con alette

Materiali del corpo:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiali del disco:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiale di tenuta:

420/304/316+Grafite; PTFE; 304+STL; 316+STL

Materiali del sedile:

Integrante; 304/316/STL saldatura sovrapposta.

Materiali dello stelo:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Progettazione e produzione Norma:

API609

Standard faccia a faccia:

EN558-1

Standard di connessione finale:

ASME B16.4

Test e ispezione Norma:

API598

Caratteristiche

■ L'assenza di perdite garantisce l'isolamento assoluto del mezzo.

■ La struttura di tenuta multistrato migliora l'affidabilità di tenuta a lungo termine.

■ La struttura dal design triplo eccentrico raggiunge zero attriti durante l'apertura e la chiusura.

■ La sigillatura bidirezionale (opzionale) offre un'opzione di sigillatura bidirezionale per sostenere la pressione, soddisfacendo i severi requisiti di isolamento bidirezionale delle tubazioni.

■ Il design dell'asta a prova di esplosione migliora la struttura di sicurezza dello stelo della valvola per garantire la sicurezza operativa.

■ Tenuta metallo-metallo: adotta una coppia di tenute in lega dura, che può resistere a temperature elevate, pressioni elevate e mezzi abrasivi.

■ L'ampio diametro garantisce prestazioni costanti e affidabili nelle tubazioni ad alto flusso.

Cos'è un design triplo eccentrico?

Le prestazioni rivoluzionarie della valvola a farfalla tripla eccentrica derivano dal suo preciso design geometrico a tre offset. Questa tecnologia consente di ottenere un attrito pari a zero durante l'intero processo grazie al triplo spostamento spaziale dello stelo della valvola, della piastra a farfalla e della superficie di tenuta, consentendo alla piastra a farfalla di sganciarsi completamente dalla sede della valvola al momento dell'apertura. Quando è chiusa, l'esclusiva superficie di tenuta conica crea un effetto a forma di cuneo "più stretto mentre si chiude", formando una potente tenuta di torsione metallo-metallo. È proprio questo principio fondamentale che consente alla valvola di adottare tenute rigide interamente in metallo, ottenendo così perdite bidirezionali pari a zero, una durata di servizio estremamente lunga e un'eccezionale adattabilità a condizioni di lavoro estreme di alta temperatura e alta pressione, rendendola la scelta ideale per applicazioni industriali esigenti.

Quali sono gli scenari applicativi tipici di questa valvola a farfalla tripla eccentrica?

Grazie alla sua eccezionale resistenza alla temperatura e alla pressione, nonché alle prestazioni di tenuta, questa valvola a farfalla eccentrica ad alte prestazioni è appositamente progettata per i seguenti scenari industriali critici ed esigenti:

●Industria dell'energia e dell'energia: applicabile a condotte ad alta temperatura e alta pressione come vapore principale, sistemi di approvvigionamento idrico e desolforazione dei gas di scarico nelle centrali elettriche.

●Industria petrolchimica: ampiamente utilizzato in varie condotte per il trasporto di petrolio e gas, alimentazione di reazione in impianti chimici e di raffinazione, controllo di prodotti petroliferi ad alta temperatura e mezzi corrosivi.

●Sistemi industriali su larga scala: è particolarmente adatta come valvola a farfalla tripla eccentrica di grande diametro, utilizzata nei principali tubi di riscaldamento, tubi principali dell'aria e condutture dell'acqua di mare di settori quali metallurgia, fabbricazione della carta e spedizioni.

È il tipo di valvola preferito per tutte le tubazioni che presentano requisiti obbligatori di prevenzione incendi, assenza di perdite e lunga durata.
