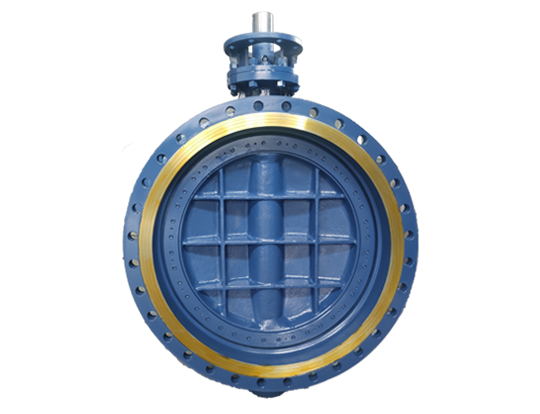

Valvola a farfalla a triplo offset

introduzione
Fotografie
Prezzi

introduzione al prodotto

Le valvole a farfalla a triplo offset LYV®️ sono prodotte secondo standard elevati. Controlliamo la qualità della fusione per realizzare valvole di gran lunga superiori a prodotti simili del settore. LYV®️ La valvola a farfalla a triplo offset utilizza un anello di tenuta multistrato in metallo + grafite di alta qualità, che consente l'utilizzo della valvola in condizioni di alta pressione e alta temperatura. Forniamo anche diverse opzioni di tenuta per diverse condizioni di lavoro, come PTFE o metallo su metallo. La valvola a farfalla a triplo offset LYV®️ ha un design unico (opzionale) che consente alla valvola di essere sotto pressione costante da entrambi i lati e senza perdite, nota come valvola a farfalla bidirezionale. Per ulteriori informazioni, contattare le nostre vendite.

Specifiche

Intervallo di dimensioni:

pollici 2"-88"; DN50-DN2200

Pressione nominale:

150LB-600LB; PN6-PN64

Intervallo di temperatura:

-69℃~825℃（dipende dal design e Materiale)

Connessioni finali:

Flangia; Saldatura di testa; Wafer; Wafer con alette

Materiali del corpo:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiali del disco:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiale di tenuta:

420/304/316+Grafite; PTFE; 304+STL; 316+STL

Materiali del sedile:

Integrante; 304/316/STL saldatura sovrapposta.

Materiali dello stelo:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Progettazione e produzione Standard:

API609

Standard faccia a faccia:

EN558-1

Standard di connessione finale:

ASME B16.4

Test e ispezione Standard:

API598

Caratteristiche

■ Perdite zero

■ Sigillatura multistrato

■ Design a triplo disco eccentrico

■ Bidirezionale (opzionale)

■ Design dello stelo anti-esplosione

■ Disponibilità metallo su metallo

■ Grande diametro

Cos'è la valvola a farfalla con triplo offset:

La valvola a farfalla a triplo offset prende il nome dalle tre eccentricità del design della tenuta. A differenza delle tradizionali valvole a farfalla, che hanno solo un semplice disco rotante per la chiusura. La valvola a farfalla a triplo offset comprendeva tre eccentricità per chiudere la valvola in modo lineare fino alla chiusura ermetica. La differenza tra la valvola a farfalla centrale e la valvola a farfalla a triplo offset risiede nel metodo per ottenere la tenuta. La valvola a farfalla in linea centrale ottiene la tenuta attraverso la compressione delle superfici di tenuta, mentre la valvola a farfalla a triplo offset ottiene la tenuta attraverso il contatto tra le superfici. Questo è ciò che chiamiamo la differenza tra sigillatura della linea e sigillatura del viso. Pertanto, la durata della valvola a farfalla a triplo offset sarà migliore rispetto alla tradizionale valvola a farfalla concentrica.

Quali sono le tre eccentricità sulla valvola a farfalla a triplo offset:

La prima eccentricità è che l'albero della valvola è posizionato sfalsato rispetto alla linea centrale del corpo della valvola. La seconda eccentricità è che l'albero della valvola è posizionato leggermente fuori dall'asse perpendicolare al piano della sede della valvola. La terza eccentricità è la superficie di tenuta del disco è progettato con una forma conica che consente al disco di sganciarsi completamente dalla sede della valvola senza alcun attrito.

Perché scegliere le valvole LYV®️:

Produciamo valvole a farfalla a triplo offset da oltre 30 anni. L'officina si estende su 13000 metri quadrati e possiede più di 50 macchine CNC avanzate. I nostri ingegneri e il team di produzione si assicureranno che il tuo ordine venga consegnato con alta qualità e tempi più rapidi. Ci preoccupiamo anche della spedizione delle valvole. Le valvole verranno avvolte in sacchetti a bolle d'aria o carta per garantire che la vernice non venga danneggiata. Abbiamo anche riparato la valvola con un bastoncino di compensato dopo averla inserita nella scatola. La custodia in compensato verrà verniciata con la marcatura necessaria per garantire che la valvola non venga danneggiata durante la spedizione.
